Stolový zdvihák

Stolový zdvíhač je druh zdvíhacieho a zdvíhacieho mechanického zariadenia, ktoré umožňuje, aby tovar dokončil prepravu horných a dolných poschodí ručným ovládaním tlačidiel ovládacieho systému. Štandardná nosnosť sa pohybuje od 1000 kg do 8000 kg a maximálna výška zdvihu môže dosiahnuť 4140 mm.

Zaslať požiadavku

Chat teraz

Popis

Stolový zdvihák CATHAYLIFT je stacionárne prepravné zariadenie, ktoré zdvíha tovar z jednej výšky do druhej. Vzhľadom na hmotnosť, objem, bezpečnosť a stabilitu zdvíhaných predmetov sa často používa ako špeciálna hydraulická zdvíhacia plošina na prepravu tovaru medzi poschodiami budov. Jeho hlavnou funkciou je preprava tovaru hore a dole medzi rôznymi pracovnými poschodiami; Väčšinou sa používa na zdvíhanie materiálu a zdvíhanie áut atď.

Model	Nosnosť (KG)	Vlastná výška (MM)	Maximálna výška platformy (MM)	Veľkosť platformy (MM)	Čas zdvíhania (S)	Cista hmotnost (KG)
Nosnosť 500 kg
C0501	500	180	950	610*916	17~22	160
C0502	500	200	1000	1200*600	20~25	120
C0503	500	200	1000	1200*800	20~25	130
C0504	500	200	1000	2000*800	20~25	240
Nosnosť 1000 kg
C1000	1000	180	770	610*916	15~20	115
C1001	1000	205	1000	1300×820	20~25	160
C1002	1000	205	1000	1600×1000	20~25	186
C1003	1000	190	1010	1300*800	20~25	160
C1004	1000	240	1300	1700×850	30~35	200
C1005	1000	240	1300	1700×1000	30~35	210
C1006	1000	240	1300	2000×850	30~35	212
C1007	1000	240	1300	2000×1000	30~35	223
C1008	1000	240	1300	1700×1500	30~35	365
C1009	1000	240	1300	2000×1700	30~35	430
C1010	1000	305	1780	1300X820	35-45	210
C1011	1000	470	3000	1700x1000	35-45	450
Nosnosť 2000 kg
C2001	2000	230	1000	1300×850	20~25	235
C2002	2000	205	1000	2500*820	20~25	300
C2003	2000	230	1050	1600×1000	20~25	268
C2004	2000	250	1300	1700×850	25~35	289
C2005	2000	250	1300	1700×1000	25~35	300
C2006	2000	250	1300	2000×850	25~35	300
C2007	2000	250	1300	2000×1000	25~35	315
C2008	2000	250	1400	1700×1500	25~35	415
C2009	2000	250	1400	2000×1800	25~35	500
C2010	2000	190	1010	1300*800	20~25	235
C2011	2000	350	1780	1300X850	35-45	295
Nosnosť 4000 kg
C4000	4000	230	1000	2500*850	20~25	320
C4001	4000	240	1050	1700×1200	30~40	375
C4002	4000	240	1050	2000×1200	30~40	405
C4003	4000	300	1400	2000×1000	35~40	470
C4004	4000	300	1400	2000×1200	35~40	490
C4005	4000	300	1400	2200×1000	35~40	480
C4006	4000	300	1400	2200×1200	35~40	505
C4007	4000	350	1300	1700×1500	35~40	570
C4008	4000	350	1300	2200×1800	35~40	655
C4009	4000	400	2050	1700X1200	55-65	520
Maximálna výška platformy Väčšia alebo rovná 3 m
C1011	1000	470	3000	1700x1000	35-45	450
C2012	2000	560	3000	1700x1000	50-60	750
C2013	2000	850	4200	2500*1500	70-80	900
C0401	400	600	4140	1700x1000	30-40	800
C0801	800	706	4210	1700x1000	70-80	858
Iné
C3001	3000	220	1010	1300*800	20~25	350
C8000	8000	240	1050	3000*1200	20~25	370

Poznámka: Ak štandardné modely nespĺňajú vaše požiadavky, požiadajte nás, aby sme vám ich prispôsobili.

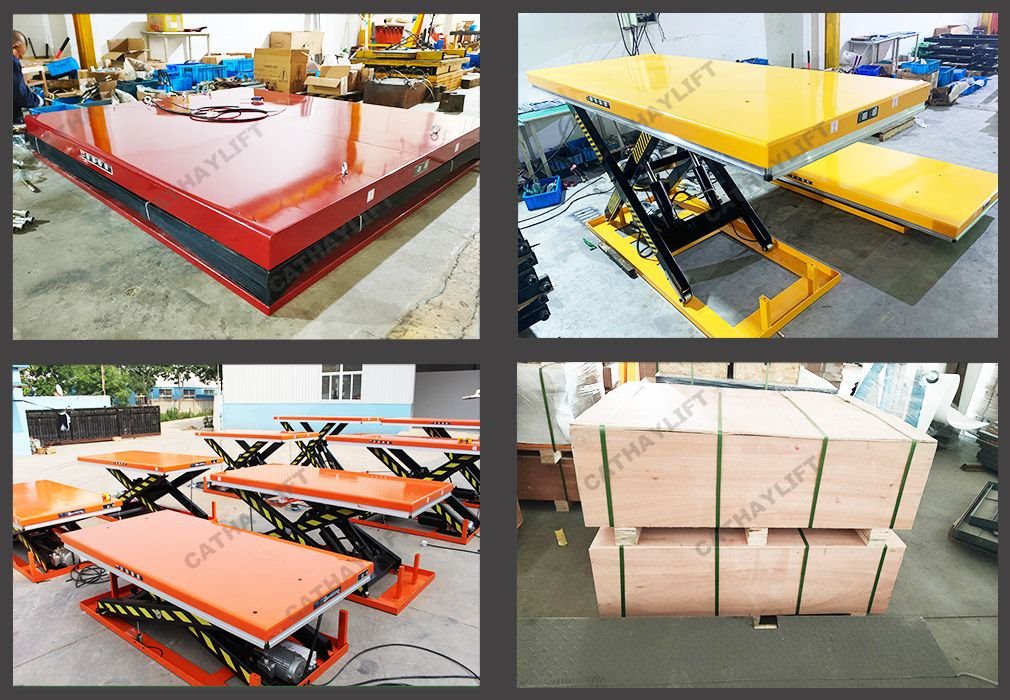

Detaily produktu

hydraulic lift table-details 3

Inštalácia:

Stolový výťah je možné namontovať na zem alebo do jamy (takže zariadenie je v najnižšom bode zarovnané so zemou).

Ak je inštalovaný v jame:

● Podľa požiadaviek výkresov urobte jamu, vložené časti sú v jednej rovine so zemou jamy, CATHAYLIFT navrhne zákazníkom rôzne výkresy podľa rôznych produktov každého produktu.

● Nastavte horný zdvih: Zdvihnite plošinu do určenej polohy, skontrolujte, či je v dobrom stave, a nainštalujte koncový spínač.

● Privarte vodiace kolesá na oboch stranách plošiny (vnútri štyroch rohov). Potom umiestnite vodiacu koľajnicu (kanálovú oceľ) kolmo na polohu vodiaceho kolesa na obe strany plošiny a vodiace koleso (podľa spôsobu na fotografii vodiaceho kolesa) umiestnite do vodiacej koľajnice tak, aby sa vodiace koleso mohlo posúvať. voľne vo vodiacej lište.

● Pripojte napájanie, spustite zariadenie a skontrolujte, či sú vodiaca lišta a hostiteľ v dobrom stave.

● Vyhľadajte profesionálneho elektrikára, ktorý nainštaluje ovládaciu skrinku, usporiada vedenia a pripojí vedenia podľa pokynov CATHAYLIFT.

● Upevnite železnú dosku (veľkosť železnej dosky môže uvoľniť vodiacu lištu) pomocou rozpínacích skrutiek v spodnej polohe, kde je umiestnená vodiaca lišta, potom navarte vodiacu lištu na železnú dosku a súčasne pripojte hornú časť aby bol pevný hore a dole. Umiestnite plošinu nákladného výťahu do jamy, upravte plošinu na úroveň plošiny a zeme a pevne zvarte spodnú časť plošiny a zabudované časti.

● Testovanie stroja: Počas procesu zdvíhania a spúšťania výťahu sa musí vodiace koleso hladko posúvať vo vodiacej koľajnici, aby sa plošina hladko zdvíhala a klesala.

● Prevzatie: Po dokončení testovacieho stroja vyčistite miesto a odstráňte ostatné drobnosti v rámci prípravy na použitie.
