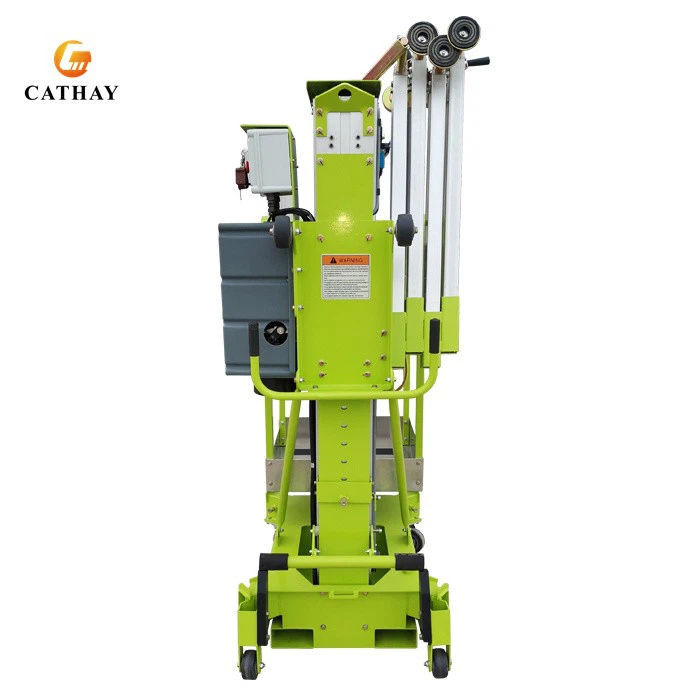

5~12m Push-around hliníkový výťah
Hliníkový zdvihák série CUP-H je ideálnym nástrojom pre vnútorné aj vonkajšie vysokohorské prevádzky s maximálnou výškou plošiny 5~12m a nosnosťou 150kg. Je navrhnutý tak, aby vyhovoval špecificky trhom EÚ a Severnej Ameriky a je porovnateľný s renomovanými značkami ako JLG, Genie a Haulotte. Naše špičkové modely sú však výrazne dostupnejšie, stoja len jednu tretinu ceny a zároveň poskytujú rovnakú úroveň pracovného výkonu a špičkových funkcií. Plošina výťahu je vybavená zásuvkou, ktorá poskytuje väčšie pohodlie pri leteckých prácach, zatiaľ čo ovládacia skrinka na stožiari obsahuje hlavný vypínač, núdzové tlačidlo a indikátor blokovania podpier. Zástrčka pre letectvo, kábel odolný voči opotrebovaniu a ďalšie funkcie ho robia vysoko odolným. Naše modely sú tiež vybavené špeciálnymi funkciami, ako je indikátor blokovania podpier, letecká zástrčka a nakladacie zariadenie pre jednu osobu, ktoré sa bežne nenachádzajú v štandardných modeloch.
Podrobnosti o produktoch
Séria CUP-H v porovnaní s podobnými produktmi na trhu:
|
|
Séria CUP-H od Shandong Cathay Machinery Co., Ltd |
|
Ďalšie podobné produkty |
|
Tlačidlo proti chybnej prevádzke |
Na ovládacom paneli sú tlačidlá núdzového zastavenia, vzostupné, zostupné a verejné; pri stúpaní alebo klesaní je potrebné podržať príslušné tlačidlo a „verejný“ kláves, aby ste začali stúpať a klesať. Zabráňte náhodnému alebo náhodnému kontaktu pracovníkov prevádzky z dôvodu nesprávneho použitia jediného tlačidla na spustenie zdvíhania. |
|
Väčšina z nich má iba dve tlačidlá nahor a nadol, niektorí výrobcovia nainštalovali ochranu proti nesprávnemu fungovaniu a takmer žiadny výrobca nemá štyri tlačidlá súčasne. |
|
Napájanie pripojené k platforme |
Elektrické náradie je možné používať priamo na plošine |
|
Žiadna takáto konfigurácia |
|
Blokovanie výložníkov |
Plošinu je možné zdvihnúť a spustiť až po nainštalovaní štyroch nôh a zaťažení zeme. |
|
Žiadna takáto konfigurácia |
|
Indikátor výložníka |
Štyri podpery musia byť správne nainštalované a na svojom mieste a všetky štyri indikátory na ovládacom paneli sa rozsvietia predtým, ako bude možné stroj zapnúť a vypnúť. Rozhodne skoncujte s bezpečnostnými nehodami, ku ktorým dochádza, pretože pracovníci nedodržiavajú pravidlá alebo používajú stroj bez vloženia nôh. |
|
Otočné alebo teleskopické nohy sa používajú bez návodu na pripojenie; plošinu možno zdvihnúť, aj keď nie je úplne podopretá |
|
Podporné nohy z hliníkovej zliatiny |
Používajú sa nosné nohy typu vložiek z hliníkovej zliatiny s veľkou kontaktnou plochou a stabilnejšou štruktúrou. A nosné nohy z hliníkovej zliatiny sú po celý život bezúdržbové. |
|
Pri použití výsuvných železných nožičiek, iba dvoch bodov spojených so základňou, je konštrukcia nestabilná a ľahko zhrdzavená, čo spôsobuje potenciálne bezpečnostné riziká. |
|
Zariadenie môže načítať jedna osoba |
Zariadenie môže naložiť na nákladné vozidlo jedna osoba, čím sa znížia náklady na nakladanie a vykladanie. |
|
Bez pomocných kolies na nakladanie sú na nakladanie a vykladanie potrebné vysokozdvižné vozíky. Jednorazové nakladanie nie je možné. |
|
Štandardný otvor pre vysokozdvižný vozík |
Všetky produkty sú navrhnuté so štandardnými otvormi pre vysokozdvižný vozík pre ľahké nakladanie a vykladanie. Ťažisko platformy z hliníkovej zliatiny je rozložené nerovnomerne. Ak tam nie je diera pre vysokozdvižný vozík, bude vysoká pravdepodobnosť prevrátenia počas prepravy, čo pravdepodobne spôsobí poškodenie zariadenia a zranenie osôb. |
|
Telo nemá dizajn otvoru pre vysokozdvižný vozík a nakladacie a vykladacie zariadenie je mimoriadne nepohodlné: na jednej strane vysokozdvižný vozík ľahko poškodí hydraulický systém v spodnej časti stroja, na druhej strane preto, že ťažisko platforma z hliníkovej zliatiny je nerovnomerne rozložená, podľa spôsobu nakladania a vykladania bežného vodiča vysokozdvižného vozíka je to veľmi pravdepodobné poškodenie zariadenia a obetí. |
|
Záložné koleso pre spodnú kartu (pre zdvíhaciu plošinu s jedným stožiarom) |
V zadnej časti podvozku sú dve malé kolesá (v mierne vyššej polohe za veľkým kolesom), podopierané stredným veľkým kolesom ako ťažiskom. Pri stretnutí s menším hrebeňom sa telo stroja môže voľne pohybovať miernym naklonením. |
|
V podstate taký dizajn neexistuje. Ak narazíte na nerovný terén, vozík bude pracnejší. |
|
Synchronizácia na zariadení |
Synchronizačné zariadenie môže zabezpečiť, že počas procesu stúpania alebo klesania, ak je vo vnútri stožiara malá prekážka, každý stožiar môže byť zdvihnutý alebo spustený synchrónne |
|
Bez synchronizačného zariadenia môže byť sťažeň z hliníkovej zliatiny mimo synchronizáciu počas stúpania alebo klesania. Ak plošina s dvoma stĺpikmi nie je synchronizovaná, rám plošiny sa môže nakloniť na jednu stranu. |
|
Signálna linka |
Highly flexible towline cable, bending life: 50 times/minute,>5 miliónov krát, proti plytkej vode, oleju, UV, odolnosť voči poveternostným vplyvom, mrazuvzdornosť, odolnosť proti opotrebeniu, odoláva ťažkým mechanickým vonkajším silám |
|
Vo všeobecnosti sa používajú extrudované drôty a medzi hliníkovými zliatinami je relatívnejší pohyb. Dlhodobé používanie spôsobí vnútorné zlomeniny. |
|
Vodiace zariadenie medzi stĺpikmi (šmýkadlo, vodiace koleso) |
Medzi stĺpikmi sa používa polymérový samomazný posúvač a dovážané nylonové koleso, ktoré je bez mazania a zabraňuje odieraniu vnútorného materiálu hliníkovej zliatiny spôsobenému dlhodobým používaním, čo vedie k nestabilite zariadenia. |
|
Väčšina domácich výrobkov používa plastové vodiace kolieska, aby sa ušetrili náklady. Vodiace koleso a stĺpik sú v bodovom kontakte (styčná plocha má len 2 body). Dlhodobé používanie spôsobí výrazné otrasy rámu stĺpa a stroja, čo ovplyvní kvalitu práce a náladu pracovníkov na vysokých miestach. Bezpečnosť je relatívne nízka. |
|
Ventil odolný proti výbuchu |
Zabráňte pádu plošiny v dôsledku prasknutia hadičky. |
|
Olejový valec je priamo spojený s olejovým potrubím a neexistuje žiadne zariadenie odolné voči výbuchu. Akonáhle praskne olejové potrubie, rám plošiny okamžite spadne. |
|
Pečate |
tesnenia NOK; majú vynikajúci tesniaci účinok a sú odolné. |
|
Nízkonákladové tesnenia majú krátku životnosť a slabý tesniaci účinok. Často spôsobujú netesnosti. |
|
Podporný stĺpec |
Šírka stĺpika určuje stupeň otrasov po zdvihnutí plošiny. Používame 200 mm ultraširoký stĺp z vysokopevnostnej hliníkovej zliatiny, aby sme zabezpečili, že sa operačný stôl bude menej triasť. |
|
186 mm (alebo menej) obyčajný stĺp z hliníkovej zliatiny, kvôli nízkym nákladom neexistuje žiadna záruka kvality materiálu. Stupeň výkyvu je silnejší ako u produktov strednej triedy, čo vážne ovplyvňuje psychológiu pracovníkov a predstavuje potenciálne bezpečnostné riziká. |
Prečo si vybrať náš CUP-H:
Jednou z najpozoruhodnejších vlastností tohto výťahu je jeho ľahký dizajn, vďaka ktorému ho môže jedna osoba nakladať, presúvať a nastavovať bez námahy. Je tiež ťahaný prívesom alebo dodávkou, čím sa zvyšuje jeho všestrannosť. Napriek malým rozmerom je vybavený stabilizátormi s gumou, vďaka čomu je vhodný na použitie na krehkých povrchoch bez toho, aby spôsobil poškodenie.
Pokročilá dizajnová štruktúra výťahu, ktorá pochádza zo Spojených štátov, zaisťuje jeho bezpečnosť počas používania. Okrem toho používa PTFE zachytávač medzi stĺpikmi, ktorý poskytuje vysoké samomazanie a eliminuje opotrebovanie medzi hliníkovými zliatinami, vďaka čomu je bezúdržbový po celú dobu životnosti.
Zdvihák obsahuje americké Parker/japonské tesnenia NOK, ktoré poskytujú vynikajúce tesnenie a zvýšenú odolnosť. Navyše, americké kolieska COLSON, vyrobené z vysokokvalitného polyuretánového materiálu, sú vysoko odolné voči opotrebovaniu a majú nízku poruchovosť. Ich životnosť je viac ako trojnásobná oproti štandardným kolieskam a spôsobujú minimálne poškodenie vysokokvalitných kamenných podláh.
Šírka stĺpa je rozhodujúca pre minimalizáciu otrasov plošiny pri zdvihnutí. Preto je výťah vybavený ultraširokým stĺpikom z vysokopevnostnej hliníkovej zliatiny s priemerom 200 mm, ktorý zaisťuje stabilnú pracovnú plošinu a zvyšuje bezpečnosť obsluhy.

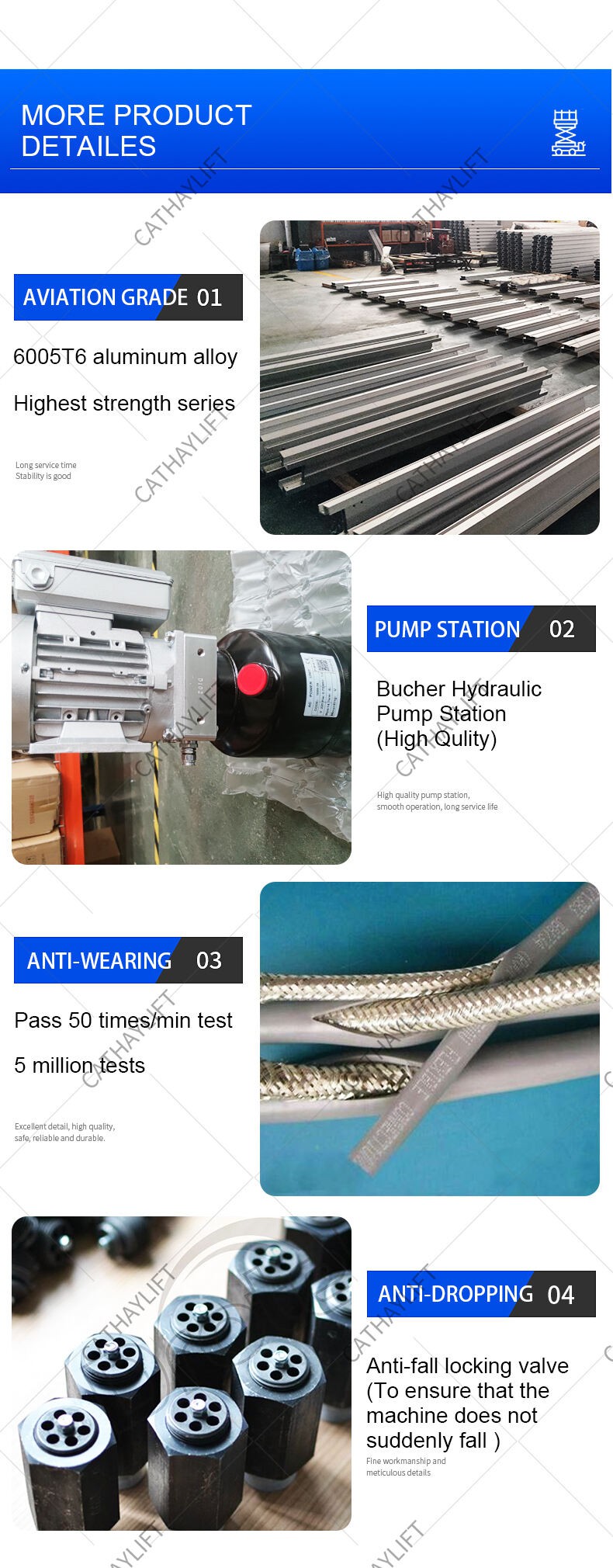

Nakoniec je výťah vyrobený z vysokopevnostnej zliatiny leteckého hliníka 6005T5 dodávanej podnikmi na národnej úrovni, čo zabezpečuje jeho kvalitu. Tento materiál je známy svojou pevnosťou a odolnosťou, čo z neho robí ideálnu voľbu pre stroj, ktorý zažije náročné používanie v rôznych pracovných prostrediach.
Stručne povedané, rozsah vertikálneho zdvihu s jedným stožiarom série CUP od 7 m do 14 m je výnimočnou voľbou pre tých, ktorí potrebujú všestrannú, ľahko použiteľnú a bezpečnú vnútornú pracovnú plošinu. Jeho ľahký dizajn, pokročilé funkcie a kvalitná konštrukcia poskytujú vynikajúcu hodnotu a robia ho výrazne lacnejšími ako miestne alternatívy. Či už pracujete v továrni, sklade alebo inom vnútornom priestore, tento výťah vám pomôže dokončiť vaše úlohy rýchlo a bezpečne.
Skutočný poriadok
|
Model č. |
POHÁR-5H |
POHÁR-6H |
POHÁR-8H |
POHÁR-9H |
POHÁR-10H |
POHÁR-12H |
|
|
Max.výška platformy |
5m |
6m |
8m |
9m |
10m |
12m |
|
|
Maximálna pracovná výška |
6m |
8m |
10m |
11m |
12m |
14m |
|
|
Nosnosť |
150 kg |
150 kg |
150 kg |
150 kg |
136 kg |
120 kg |
|
|
Veľkosť platformy |
0.67*0.66m |
||||||
|
Obyvatelia |
Jedna osoba |
||||||
|
Pokrytie výložníkov |
1.7*1.7m |
1.7*1.7m |
1.6*1.6m |
1.7*1.7m |
1.9*1.7m |
2.3*1.9m |
|
|
Celková veľkosť |
1.24*0.74*1.99m |
1.24*0.74*1.99m |
1.36*0.74*1.99m |
1.4*0.74*1.99m |
1.42*0.74*1.99m |
1.46*0.81*2.68m |
|
|
Cista hmotnost |
300 kg |
320 kg |
345 kg |
365 kg |
385 kg |
460 kg |
|
|
Výkon motora |
0,75 kW |
||||||
|
možnosti |
DC |
12v |
|||||
|
Jednosmerný motor |
1,5 kW |
||||||
|
Nabíjačka |
12v15A |
||||||
